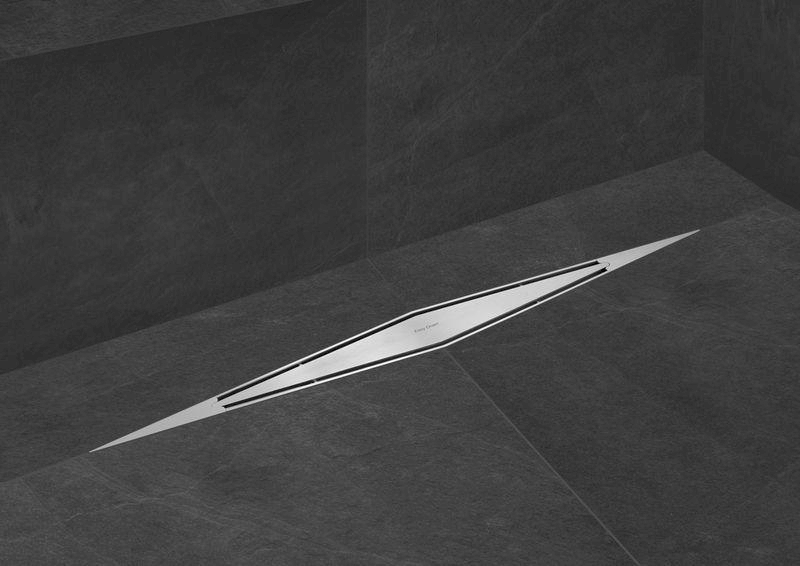

Perfekt für moderne Duschakzente
Das Komplettset Diamond TAF von Easy Drain besteht aus einem Duschrinnen-Rohbauset sowie einer eleganten Edelstahlabdeckung. Dabei verfügt der Edelstahl-Rinnenkörper über ein werkseitig angebrachtes Dichtvlies, da doppelseitig verklebt ist für en bodenbündigen Einbau aus nichtrostendem Stahl. Der drehbare und aufsteckbare ABS-Siphon unten am Rinnenkörper punktet zudem mit leicht zugänglicher Reinigungsöffnung. Geschickte optische Akzente setzt das Designrost in exklusiver Formgebung.
Der einfachste Weg zum neuen Bad
Dokumente

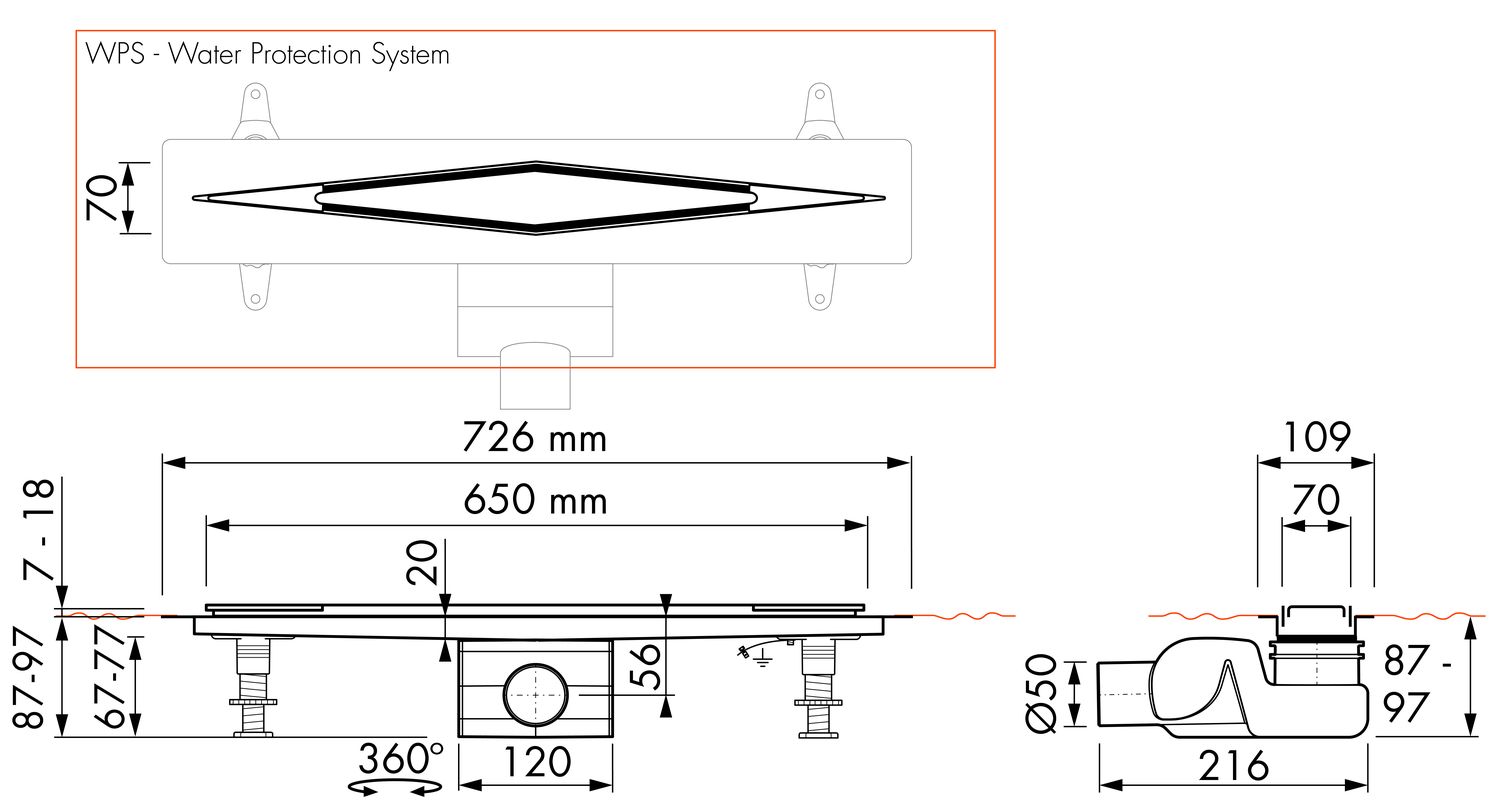

Vermaßte Strichzeichnung
Technische Spezifikationen
Breite (cm)
7
Höhe (cm)
8.7
Länge (cm)
72.6
Nenngröße Ablauf
40/50mm
Ausführung Ablauf
waagerecht
Oberfläche
gebürstet
Werkstoff Ablaufkörper
Polypropylen (PP)
Werkstoff Gitterrost/Abdeckung
Edelstahl
Bauform
raute
Zertifikat/Zulassung
EN 1253 / ETAG-022 / DIN 18534
Produkttyp/Modellnummer
ED-DIAMOND-TAF
Ergebnis
Modell: Easy Drain Diamond TAF
Komplettset
XXX
Komplettset Easy Drain Diamond
Duschrinne inkl. Edelstahlabdeckung und
Rohbauset M 2, bestehend aus
Edelstahl-Rinnenkörper mit werkseitig
angebrachtem Dichtvlies, doppelseitig
verklebt ür bodenbündigen Einbau aus
nichtrostendem Stah
XXX
Aufsteckbarer ABS-Siphon(drehbar) unten
am Rinnenkörper mit leicht zugänglicher
Reinigungsöffnung
XXX
Sperrwasserhöhe: 50 mm
Siphongehäuse: drehbar, verstellbar und
einkürzbar (waagerecht)
Bauhöhe: ab 87 mm
Länge: 726 mm
Sichtbare Länge: 650 mm
Anschlussmaß: DN 50
Ablaufleistung (Wand): 41 l/min
XXX
Höhenverstellbarer Fliesenrahmen (TAF):
7-18mm Fliesenstärke
XXX
Einbau und Abdichtung entsprechend der
Einbauhinweise des Herstellers mit
( ) Easy2Seal 2K RAPID Abdichtungsset
( )
XXX
Liefernachweis:
ESS
Easy Sanitary Solutions
