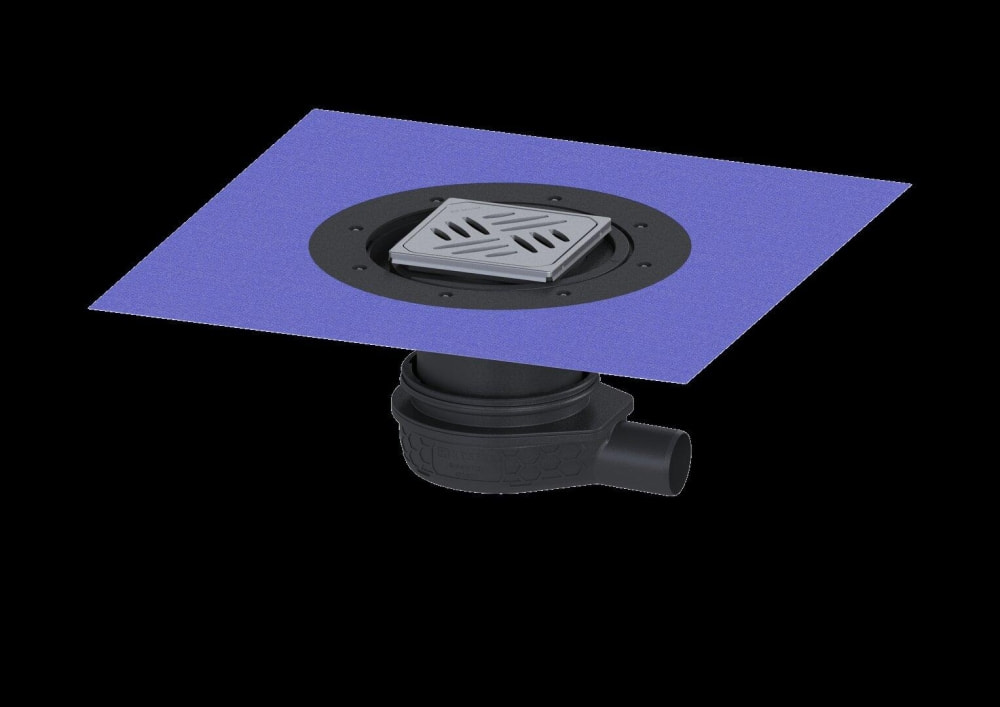

Ultraflacher Bodenablauf Variofix

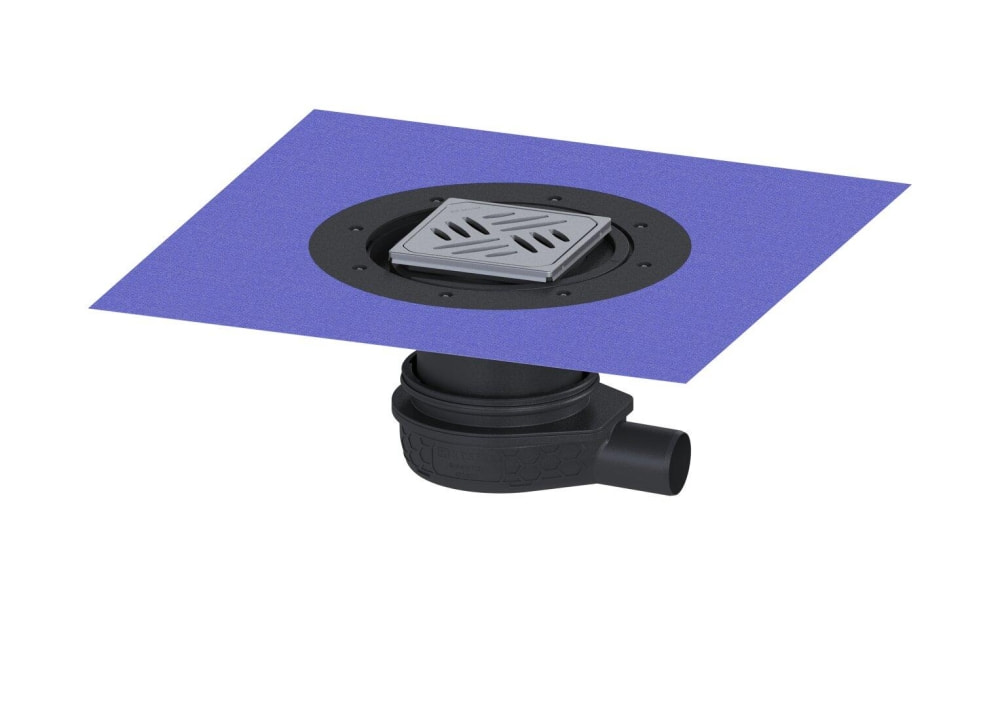

KESSEL-Bodenablauf Der Ultraflache 79 DN 50, Variofix, Designrost Kessel
Ultraflacher Bodenablauf Variofix
KESSEL-Bodenablauf Der Ultraflache 79 DN 50, Variofix, Designrost Kessel
Klein, aber oho
Mit seinem Bodenablauf Variofix bietet Kessel ein smartes Konzept für anspruchsvolle Duschgestaltungen. Das Designrost zeigt sich in kompakter, quadratischer Größe und fügt sich mühelos und ästhetisch in seine Umgebung ein. Als praktisch erweist sich der herausnehmbare Geruchsverschluss im Variofix Dünnbettaufsatz, der für eine einfache Reinigung sorgt. Das Rost ist aus Edelstahl gefertigt, der Ablaufkörper besteht aus Kunststoff. Dank der höhenverstellbaren Funktion passt sich der ultraflache Bodenablauf von Kessel perfekt einer jeden Dusche an.
Der einfachste Weg zum neuen Bad
Dokumente
Vermaßtes Bild / Strichzeichnung
Technische Spezifikationen
Breite des Gitterrostes (cm)
12
Höhe (cm)
17.4
Länge (cm)
22.7
Sperrwasserhöhe (cm)
5
Tiefe des Gitterrostes (cm)
12
Einbauhöhe (cm)
17.4
Abflussleistung (l/s)
1.45
Nenngröße Ablauf
DN50
Ausführung Rost
lose
Ausführung Ablauf
waagerecht
Farbe
grau
Werkstoff Ablaufkörper
Kunststoff
Werkstoff Gitterrost/Abdeckung
Stahl, rostfrei
Bauform
rund
Ergebnis
Der Bodenablauf Der Ultraflache 79
ist zur Bodenentwässerung im
Innenbereich geeignet. Der Ablauf
aus Kunststoff ist mit einem
herausnehmbaren Geruchsverschluss
im Aufsatzstück ausgestattet.
Ausführung
System: 125
Sickerwasseröffnung: optional
Abdichtung am Aufsatzstück: zu
verklebende beiliegende
Dichtmanschette -bd- nach DIN 18534
Wassereinwirkungsklasse nach DIN
18534-1 -bis einschließlich-: W3-I
Sperrwasserhöhe: 50 mm
Ablaufleistung -l/s- mit 10 mm
Aufstau: 1,2
Ablaufleistung -l/s- mit 20 mm
Aufstau: 1,4
Allgemeine Merkmale
Norm: EN 1253-1
Nennweite -DN-: 50
Außendurchmesser -DA-: 50 mm
Geruchsverschluss: inklusive
Nachhaltig: durch Einsatz von
Rezyklat-Material
Abmessungen
Höhenverstellbarkeit: 119 - 174 mm
Gewicht netto: 2,12 kg
Gewicht brutto: 2,12 kg
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Länge: 312 mm
Breite: 312 mm
Höhe: 79 mm
Verpackungsmaß Länge: 390 mm
Verpackungsmaß Breite: 190 mm
Verpackungsmaß Höhe: 310 mm
Behälter/Grundkörper
Auslauf Anzahl: 1
Material Grundkörper: ABS
Stutzen Ausführung: waagrecht
Abdeckungsmerkmale
Abdeckungsart: Designrost
Abdeckung Material: Edelstahl
1.4301 -V2A-
Abdeckung Farbe: silber
Abdeckung Breite: 120 mm
Abdeckung Höhe: 16 mm
Abdeckung Länge: 120 mm
Oberfläche: geschliffen
Rahmen Material: Edelstahl 1.4301
-V2A-
Verriegelung: unverriegelt
Belastungsklasse: L 15 -EN 1253-1-
Rost Design: Kessel
Rutschhemmklasse: R9 nach DIN
51130, C nach DIN 51097
Rahmen Breite: 132 mm
Rahmen Länge: 132 mm
Form Aufsatzstück: eckig
Aufsatzstück Material:
ABS
