Flachheizkörper Plan-K

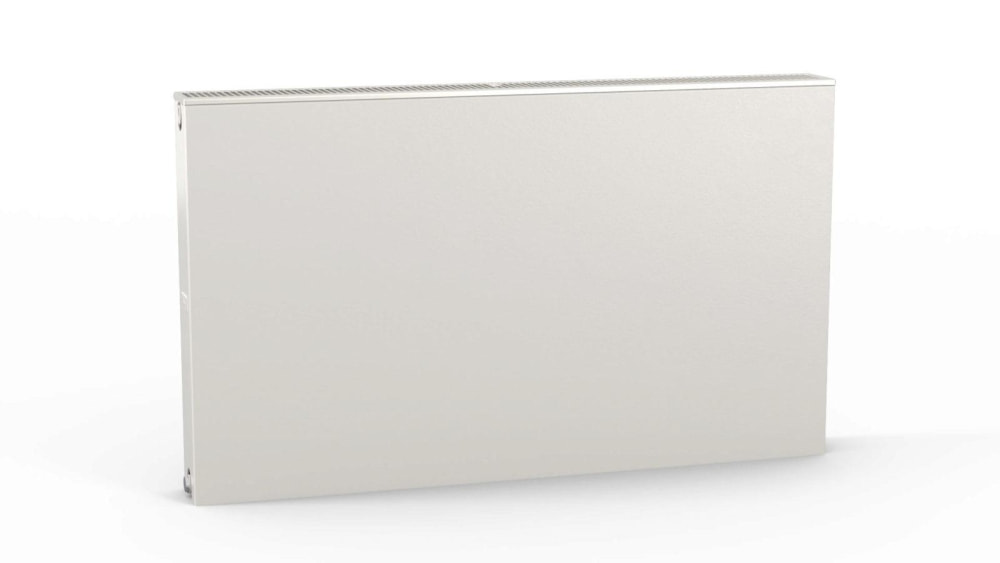

Flachheizkörper Kermi Plan Kompakt Typ 22 605x1005mm lackiert VE4,5
Flachheizkörper Plan-K
Flachheizkörper Kermi Plan Kompakt Typ 22 605x1005mm lackiert VE4,5

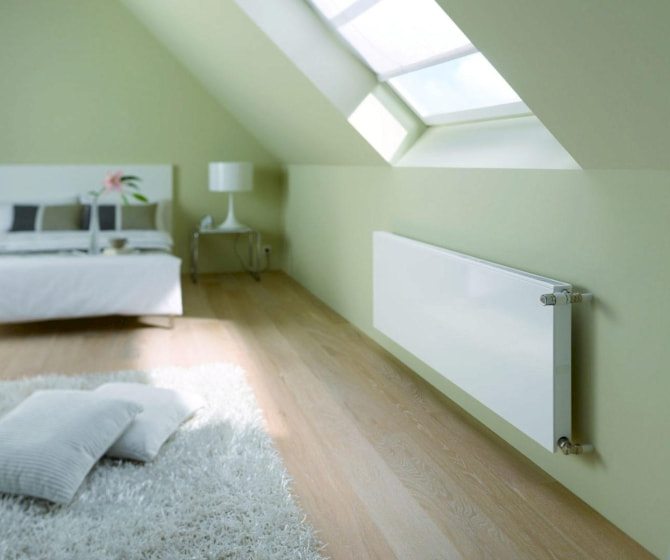

Hier wird einem warm ums Herz
Der Flachheizkörper Plan Kompakt mit dem Typ 22 stammt aus dem Hause Kermi und überzeugt mit herausragender Qualität: Ein rundum ästhetisches, modernes Erscheinungsbild und beste Wärmeleistung stehen hier perfekt im Einklang. So punktet das Design mit puristischer Optik, dank der glatten Frontplatte und der kompletten Abdeckung oberhalb sowie an den Seiten. Das Stahlblech ist hochwertig lackiert und die Heizung in kompakter Optik gestaltet – für einen puristischen, unauffälligen Look, der sich optimal in die verschiedensten Raumstile einfügt. Eine Korrosionsschutzbeschichtung ist optional zusätzlich erhältlich.
Der einfachste Weg zum neuen Bad
Dokumente
Vermaßtes Bild / Strichzeichnung
Technische Spezifikationen
Breite (cm)
100.5
Höhe (cm)
60.5
Tiefe (cm)
10.2
Gewicht (kg)
38.34
Anschluss
1/2"
Anzahl der Standardanschlüsse
4
Gewindeart
IG
Max. Betriebsdruck (bar)
10
Wärmeabgabe 20°C - 70/40 (W)
894
Wärmeabgabe gemäß EN 442 20°C - 75/65 (W)
1557
Wärmeabgabe nach EN 442 im Labor geprüft
ja
Wasserinhalt (l)
6.33
Mit Seitenabdeckung
nein
Mit oberer Abdeckung
nein
Mit integrierter Ventilgarnitur
nein
Mit Entlüftungsanschluss
ja
Mit Entlüfter
ja
Mit Entleerventil
nein
Mit elektrischem Heizstab
nein
Mit Blindstopfen
ja
Mit Befestigungsmaterial
ja
Mit 1-Punkt-Anschluss
nein
Mit Wandkonsolen
nein
Mit wasserführender Front
ja
Angeschweißte Laschen
ja
Für elektrischen Heizstab geeignet
nein
Typ
22
Glanzgrad
glänzend
Farbe
weiß
Farbgruppe (Hauptfarbe)
weiß
Oberflächenstruktur Frontpaneel
flach glatt
Werkstoff
Stahl
RAL-Nummer
9016
Bauform
Kompaktheizkörper
Produkttyp/Modellnummer
30
Mit Ablassmöglichkeit (Anschluss)
ja
Wärmeabgabe nach EN 442 20 °C - 55/45 (W)
787
Ergebnis
KERMI therm-x2 Plan-Kompaktheizkörper
(Niedertemperatur-Heizkörper)
aus Stahlblech gem. DIN EN 442.
Serielle Durchströmung der Platten.
Betriebsdruck: max. 10 bar.
Medium: Heißwasser bis 110 Grad C.
Plane Frontplatte, ohne umlaufende
Sicken. Frontplatte wärmeschlüssig
verklebt für
optimalen Wärmeübergang.
Rückseite profiliert, Sickenteilung 33
1/3 mm.
Übergreifende obere Abdeckung und
geschlossene seitliche Blenden.
Befestigung: Befestigungslaschen.
Inkl. auf System abgeglichenes
Bohrkonsolen-Set, welches die
Anforderungsklasse 2 gemäß der
Richtlinie VDI 6036 erfüllt.
Montagefertig in baustellengerechter
Schutzverpackung.
Anschlüsse: 4 x G 1/2 Innengewinde
seitlich.
Zusätzliches X2-Set (inkl.
Entlüftungsstopfen), Blindstopfen
werksseitig eingeschraubt.
Serienfarbe weiß (RAL 9016), gegen
Aufpreis Heizkörper-Farbkonzept
möglich. Gegen Aufpreis
Korrosionsschutzbeschichtung für den
Einsatz im Sprühbereich 1 und 2 nach
DIN 55900-2 verfügbar.
Lackierung: Zweischichtlackierung gem.
DIN 55900, Grundierung (ETL),
Pulverbeschichtung
(EPS), emissionsfrei auch im
Heizbetrieb.
Wärmeleistungen gemäß DIN EN 442
ermittelt.
Die Bauausführung entspricht den
Anforderungen der GUV.
Ausgezeichnet
mit dem RAL-Gütezeichen.
QS-System zertifiziert nach DIN EN ISO
9001:2015.
Umweltmanagementsystem nach DIN EN ISO
14001:2015.
Energiemanagementsystem nach ISO
50001:2018.
Geeignet für Warmwasserheizungsanlagen
nach DIN 18380 und Wasserqualität nach
VDI 2035 und ÖNORM H5195.
Umwelt-Produktdeklaration (EPD) auf
Grundlage von ISO 14025 und EN 15804
zum Nachweis von Umweltansprüchen in
der öffentlichen Beschaffung geeignet.
Registriert in der Bauprodukteplattform
DGNB Navigator.
Typen: 12, 22 und 33
Bauhöhen: 305, 405, 505, 605, 705 und
905 mm
Baulängen: 405 bis 3005 mm (Es gilt das
Portfolio der jeweils gültigen
Preisliste.)
Typ: 22
Höhe: 605 mm
Länge: 1005 mm
Tiefe: 102 mm
Farbe: Weiß RAL 9016 seidenglanz
